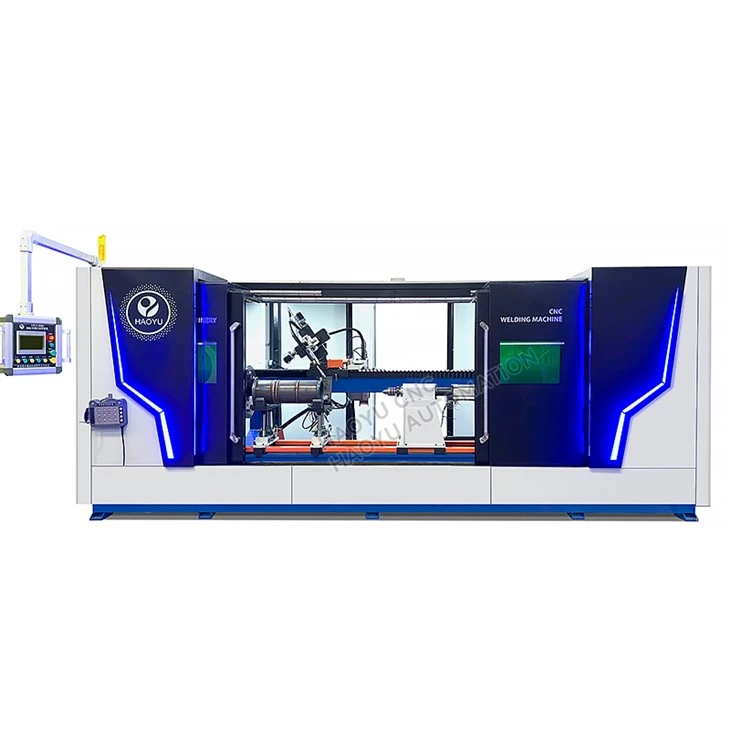

CNC automatisk hydraulcylindersvetsmaskin med femaxligt system

CNC automatisk hydraulcylindersvetsmaskin med femaxligt system

I.Översikt

En svetsmaskin med fem -axlar använder vanligtvis en mekanisk struktur som består av tre kartesiska axlar och två roterande axlar. Till exempel fungerar linjära moduler som de tre koordinataxlarna (X, Y och Z), och precisions RV-reducerare fungerar som de två roterande axlarna (A och R). Alla fem axlarna drivs av servomotorer och ett mekaniskt justerbart tre-stegs spännsystem för svetspistolen är designat i änden av A-axeln, vilket möjliggör enkel fastspänning och vinkeljustering av svetsbrännaren.

II.Teknisk parameter

CNC automatisk hydraulcylindersvetsmaskin med femaxligt system

PS: Utrustningen kommer att anpassas enligt arbetsstyckets specifikationer, och svetsströmkällan är valfri.

III. Arbetsprincip

CNC automatisk hydraulcylindersvetsmaskin med femaxligt system

CNC-systemet styr de fem-dimensionella rörelserna för arbetsstyckets rotation, svetspistolens vertikala och horisontella rörelser och dess CNC-rörelse. Under arbetsstyckets rotation förblir avståndet mellan svetspistolen och arbetsstycket konstant, medan vinkeln varierar inom ett visst område, vilket säkerställer en konsekvent svetsbana. Till exempel, vid svetsning av ett ventilsäte, varierar spindelns rotationshastighet med arbetsstyckets rotationsposition för att säkerställa en jämn svetshastighet och därmed säkerställa svetskvalitet.

IV.Fördelar

V. Vedio för din referens

CNC automatisk hydraulcylindersvetsmaskin med femaxligt system
